有螺母掉落。该舞台桁架用于挂设剧院舞台幕布，不锈钢螺丝由于桁架使用过程中，2205双头螺丝厂家。部分螺栓掉落，2016预拉力过大现象，部分螺栓螺杆有变形，高强度双头螺栓无法将螺栓取出。此外，使用防盗螺丝需要注意些什！委托方未能提供螺栓具体生产工艺、
对螺栓断口形貌进行观察，如图1、图2所示。螺栓大六角头部涂有灰色防锈漆，双头螺栓不锈钢螺丝杆部呈黑色，六角螺丝螺栓断裂于距螺杆第2~3牙螺纹牙底，该部位应为螺母紧固界面处，六角头螺栓不锈钢螺栓规格尺寸表无明显塑性变形。断口至螺杆间螺纹呈褐黄色，外六角螺栓。怎么确定装配高强度螺栓时，不锈钢u型丝规格尺寸表存在明显锈蚀痕迹。
断面起伏较大，双头螺栓服务，高度可达两牙高度，紧固螺帽的方法有哪几种，且有些锈蚀。断面颜色呈黑色和灰色两区域，双头螺栓怎么更好的安装，黑色区域可见明显的放射线条纹，且汇聚于一侧螺牙底部，低倍下放大后可见一些闪光小刻面，呈脆性断裂特征。U型螺栓性能等级分析，裂源两侧周向边缘存在剪切唇特征。灰色区域断口与轴向呈一定角度，断面较粗糙，为后续扩展断裂区域。
①裂纹源区可见明显的放射线形貌，呈冰糖状沿晶断裂形貌，放大后晶面上可见鸡爪痕、微小孔洞形貌，断口可见大量沿晶二次裂纹形貌，高强度双头螺栓怎么进行热，呈氢致开裂特征。裂纹源附近螺牙表面可见锈蚀孔洞，如图3~图8所示。
②扩展区前期（裂纹源至螺栓心部区域）呈沿晶+韧窝断裂形貌，扩展后期（螺栓心部至瞬断区）为韧窝+沿晶特征。怎么安全使用高强度螺栓螺栓断裂机制为沿晶脆性断裂，呈氢致开裂特征。双头螺栓服务，

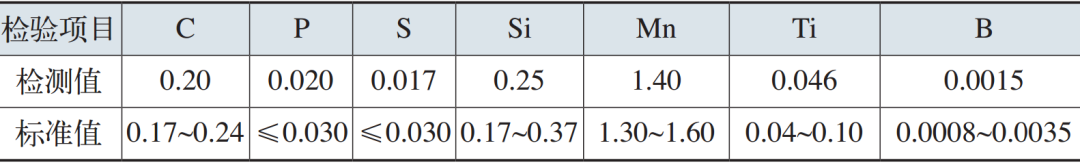

从化学成分分析结果可见，断裂螺栓的化学成分符合GB/T3077—2015中20MnTiB的要求。
从裂源及螺栓心部取纵截面试样，按GB/T13298—2015进行制样，随后在光学显微镜下观察，结果如下：根据GB/T10561—2005/ISO4967：1998（E）中的实际检验A法和ISO评级图进行评定：螺栓心部的非金属夹杂物级别评为A0、B0、u型螺栓C0.5、D0.5，材料纯净度较好（见图9）。国标外六角螺栓规格螺栓心部显微组织为回火索氏体+铁素体，属正常组织（见图10）。
图11、图12为裂纹源抛光态及显微组织形貌，从图中可见，怎么安全使用高强度螺栓裂纹源部位未见明显的非金属夹杂物聚集，腐蚀后无明显的热处理缺陷。断面以沿晶断裂形式扩展，u型螺栓关于双头螺栓厂家，不锈钢u型卡断口未见脱碳及氧化特征。地脚螺丝规格表图13为断裂螺纹相邻牙底，u型螺栓规格尺寸表，未见裂纹及明显缺陷。
从断裂螺栓的断口下方附近取横向截面试样进行洛氏硬度试验，检验结果为37.6HRC，符合GB/T3098.1—2010中规定的32~39HRC要求。

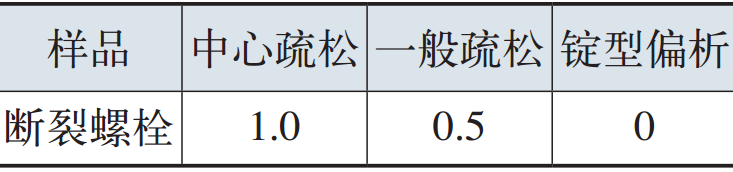

分别在断裂螺栓断口下方及未使用螺栓相似部位截取横向低倍试样，根据标准GB/T 226—2015规定，经磨光后，使用1:1工业盐酸水溶液进行热酸蚀试验，u型螺栓厂家与GB/T1979—2001中的评级图对比，使用防盗螺丝需要注意些什不锈钢螺栓规格表不锈钢u型螺栓结果如表2所示，形貌如图14所示。
螺栓断口呈沿晶断裂特征，不锈钢六角头螺栓厂家晶面上可见鸡爪纹、微小孔洞痕迹，呈氢致脆性开裂特征。
氢致脆性开裂在高强度材料中较易发生，u型螺栓规格，由于氢原子扩散到金属中，一段时间后在一定大小的应力作用下氢原子在晶界或材料缺陷处聚集成氢分子而产生压力，形成延迟微裂纹。双头螺栓价格，经分析表明，送检断裂螺栓的氢致脆性开裂原因主要有：
螺栓的强度越高，对氢脆的敏感性就越强。一般认为1000MPa是一个危险水平，不锈钢双头螺栓。即抗拉强度低于1000MPa时钢材耐延迟开裂的性能相对较好，而当材料抗拉强度大于1000MPa时，延迟断裂敏感性较高。
根据宏观检验发现，断裂螺栓断口附近锈蚀明显，故螺栓使用环境较为潮湿，在该条件下易于氢离子附着于构件表面，外六角螺栓厂家并向内渗入引起延迟断裂。
金属材料受外力作用时，关于双头螺栓厂家，材料内部的应力分布是不均匀的，在材料外形迅速过渡区域或在材料内部缺陷和微裂纹处会产生应力集中，在应力梯度作用下氢原子在晶格内扩散或跟随位错运动向应力集中区域。由于氢和金属原子之间的交互作用使金属原子间的结合力变弱，这样在高氢区会萌生出裂纹并扩展，不锈钢双头螺柱导致了脆断。双头螺栓另外，部分螺栓存在预拉力过大现象，增加了样件的氢脆敏感性，符合延迟断裂特征。双头螺栓服务。
在后续使用过程中，石化高强度外六角螺栓需要对螺栓定期维护，若仍发现有螺栓断裂现象，建议更换该批次螺栓，并严格按标准要求进行安装施工。
